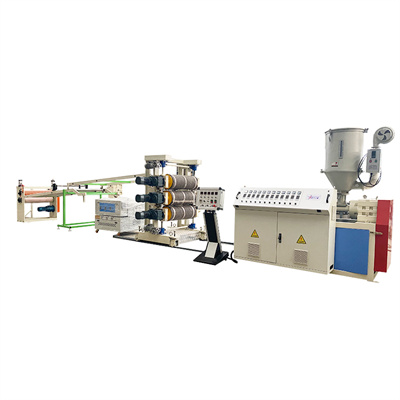

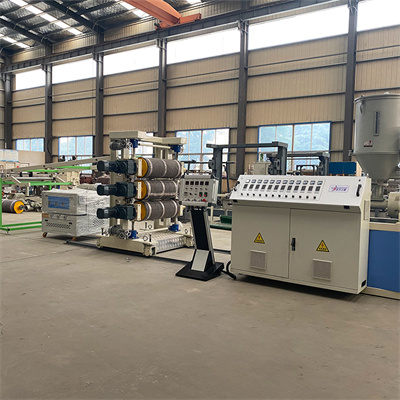

PS Seedling Tay Sheet Ekstrusionsmaskine

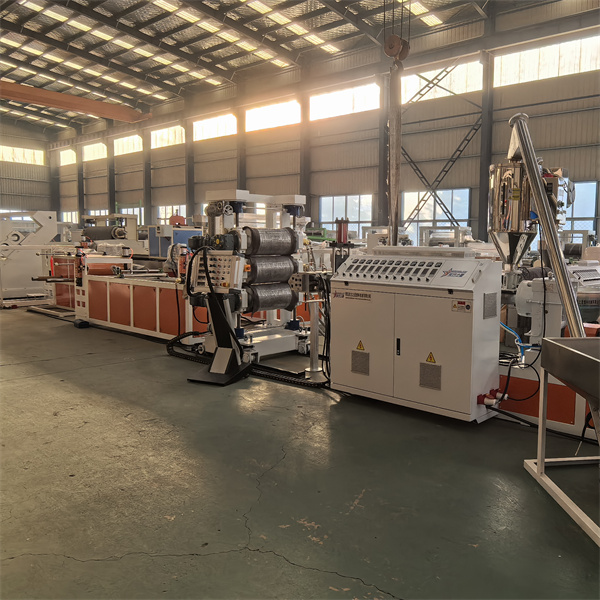

Arbejdsprincippet for PS Seedling Tay Sheet Extrusion Machine

Arbejdsprincippet for PS Sheet Extrusion Production Line er at omdanne PS-partikler til kontinuerlige plader gennem en kontinuerlig proces med råmaterialesmeltning og plastificering → smeltedannelse → afkøling og formning → efterfølgende forarbejdning. Kernen er baseret på plastekstruderingsstøbningsteknologi. De specifikke trin er som følger:

De tørrede PS-partikler transporteres til ekstrudertragten gennem en automatisk tilførselsanordning. Ekstrudersneglen smelter gradvist de faste PS-partikler til en ensartet smelte gennem rotation og ekstern opvarmning. Smelten skubbes til T-dysen (flad strømningskanal) for foreløbig at bestemme bredden af ​​arket. Smeltefilmen kommer ind i trevalskalanderen og størkner hurtigt og dannes. Formpladen trækkes med ensartet hastighed af trækmaskinen, og graterne fjernes af trimmemaskinen. Til sidst rulles den ind i en almindelig spole af oprulleren.

PS Seedling Tay Sheet Ekstrusionsmaskine-Produkt parameter

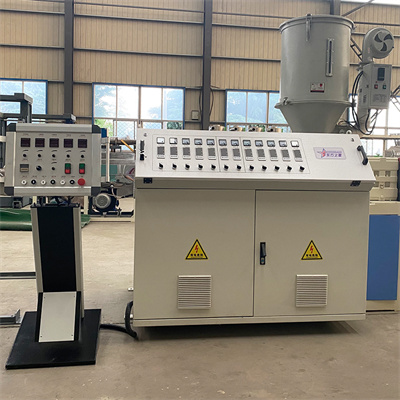

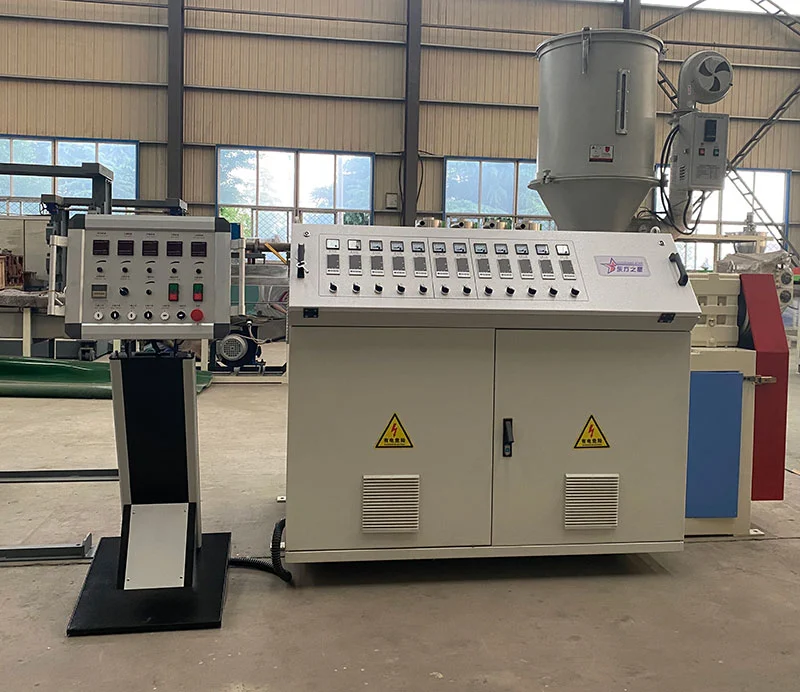

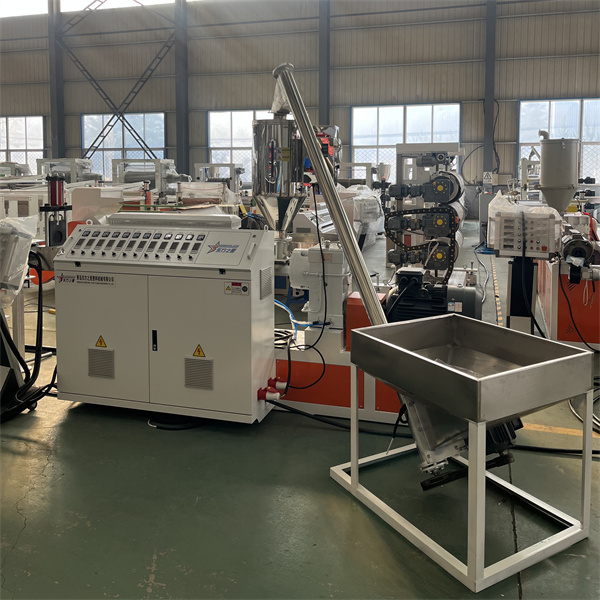

PS Seedling Tay Sheet Ekstrusionsmaskine - SJ 65-30 / 1 ekstruder

A. Reduktionsgearet er forarbejdet med højkvalitets legeret stål og behandlet ved slibning af tænder, så hele gearet har fordelene ved stødabsorbering, lav støj, slidstyrke og lang levetid. Alle smørepunkter i kassen er tvangssmøring, og smøreolien er udstyret med højeffektivt vandkølesystem.

B. skruemateriale anvender 38CrMOALA højkvalitets nitridstål. og nitridbehandling. nitrid dybde: 0,3-0,6 mm. hårdhed 740 HV. skørhedsgrad 2.

C. Cylindermaterialet er lavet af 38CrMoALA højkvalitets nitridstål, og efter nitridbehandling, nitriddybde: 0,4-0,7mm, hårdhed 940 HV, skørhedsgrad 2.

D. Varmelegemet anvender varmelegeme i støbt aluminium, og hver varmelegeme har en køleluftkanal.

E. cylinderkøleområde: 5. lavet af rustfrit stål.

F. Blæseren anvender importeret støjsvag og effektiv køleventilator (model: DF-type), og blæsereffekten er 250W/sæt.

Kraften af ​​g. AC motor er 30KW (Shandong Hongqi eller Rongcheng motor)

H. Kontrolform: kontrol af frekvenskonvertering (ved hjælp af Inwitten-guvernør)

I. Skruediameter: 65m (ved hjælp af Zhejiang Zhoushan skruetromle)

J. billedformat: 30:1

K. Ekstruderen opvarmes i 5 zoner, og varmeeffekten af ​​hvert område er 5KW. Spby område 1, skimmelreservat område 5.

L. Et sæt elektrisk styreskab (lodret styreskab, elektrisk kabinet med låsebeskyttelse, Omron intelligent temperaturcontroller, Siemens kontaktor, great-tron frekvenskonverteringscontroller)

PS Sheet Extrusion Production Line -form

A. Effektiv bredde af formen: 350 mm, velegnet til produkter med en tykkelse på 0,3-2 mm.

B. Formmaterialet vedtager 5CrNiMO af importeret mærke af højkvalitets varmebestandigt legeret stål.

C. støbeform struktur flow til den hårde forkromning. og med ekstra mikroskruejustering.

D. formen er opdelt i 3 zoner til opvarmning og standby 2 zoner

E. Opvarmningsmetoden er at opvarme varmestavens kernedel.

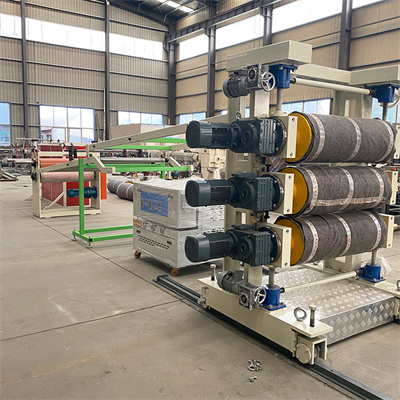

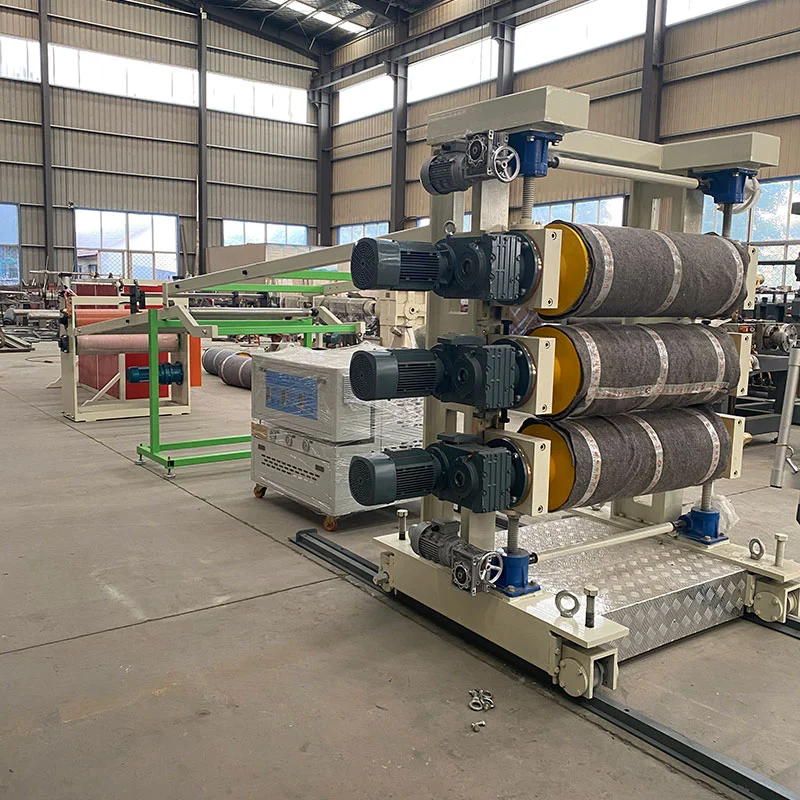

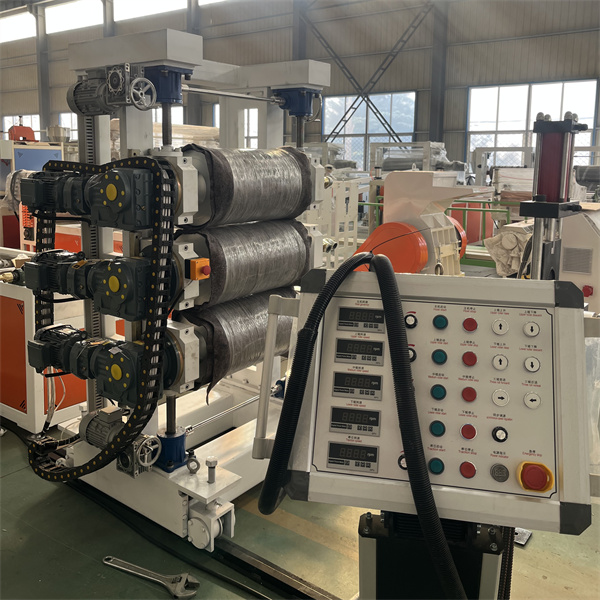

PS Seedling Tay Sheet Extrusion Machine-Tre kalender

A. struktur; lodret tre rulle

B. Antal ruller; tre styk

C. Rullediameter: 320 mm (Changzhou Lianfeng eller Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. Rullelængde: 600mm

E. Vægtykkelse af valsen: 25mm

F. rulle: materialet er lavet af mærkestål. og efter behandling. hårdheden kan nå RC60-65

G. rulleoverfladebehandling: spejlbehandling. og fin polering.

H. Rullestrukturen vedtager et flerlags sammensat hurtigudvekslingssystem for at sikre rullens konstante temperatur.

I. rullens konstanttemperaturmedium: renset vand eller blødgjort vand

J. Temperatursystemet overtager temperaturen på de tre ruller for uafhængigt at styre systemtilstanden. temperaturen på de tre ruller kan justeres vilkårligt. udstyret med tre 0,75kw pumper.

Kontrolsystemet på k og tre ruller vedtager den uafhængige kontrolsystemtilstand

I. Vedtag reduktionstransmissionssystemet for at sikre en jævn drift af de tre ruller

M. Konfigurationskontrolsystemet vedtager frekvenskonverteringskontrolsystem med synkron og uafhængig hastighedsreguleringskontrol.

N. Transmissionseffekt er 0,75 KW x 3 sæt

O. Med det ekstra tre-rullede nødstopsystem

P. udstyret med ekstra tre-valser præcisionsjusteringssystem

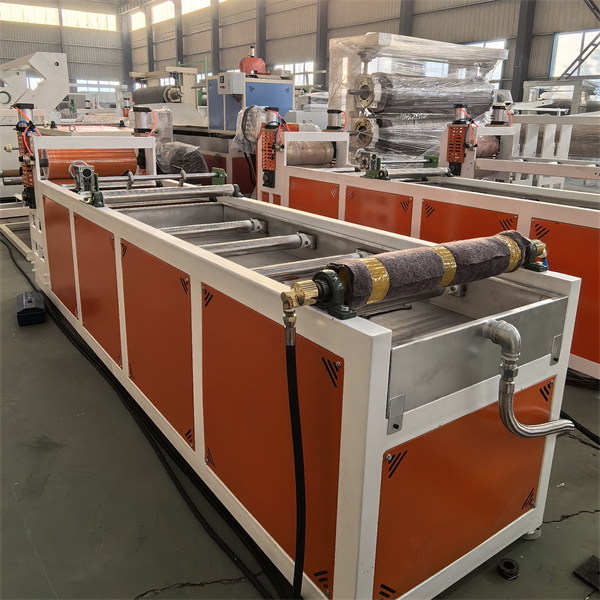

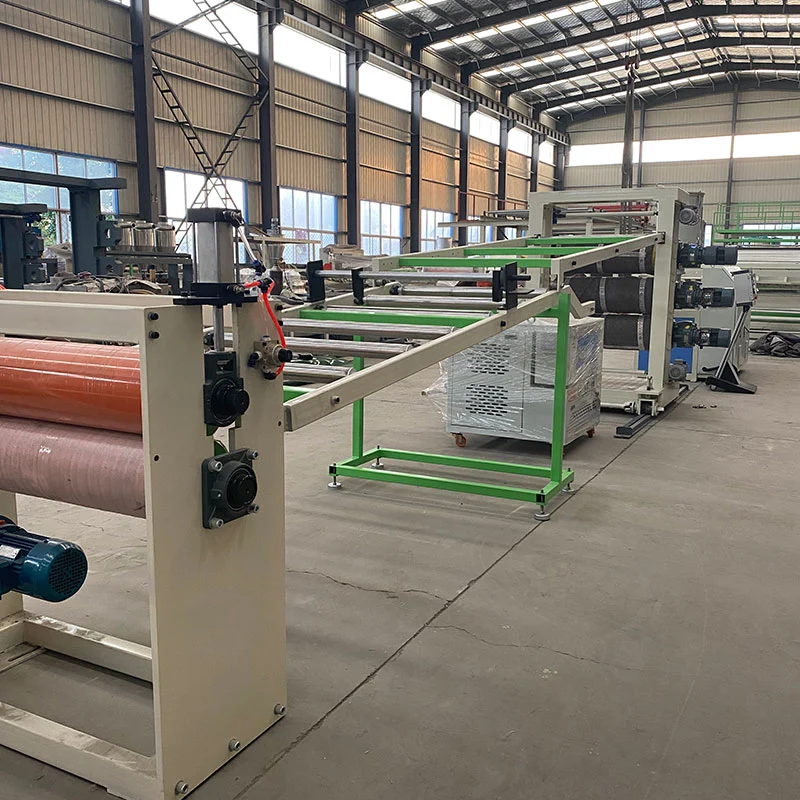

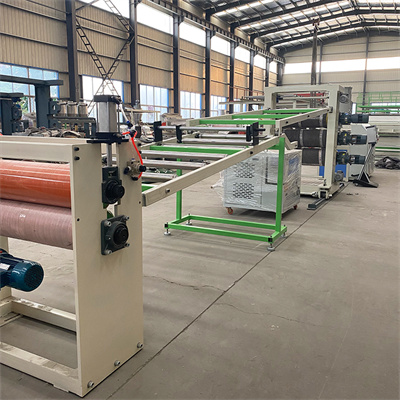

PS Seedling Tay Sheet Extrusion Machine -køleanordning

A. Antal tomme valser: 12

B. Diameter på lufttilførselsvalsen: 75 mm

C. Længde på lufttilførselsvalsen: 600 mm

D. overfladebehandling af lufttilførselsrulle: rustfrit stål

E. Længde på lufttilførselsanordningen: 4 m

F. med guldskærekniven: 2

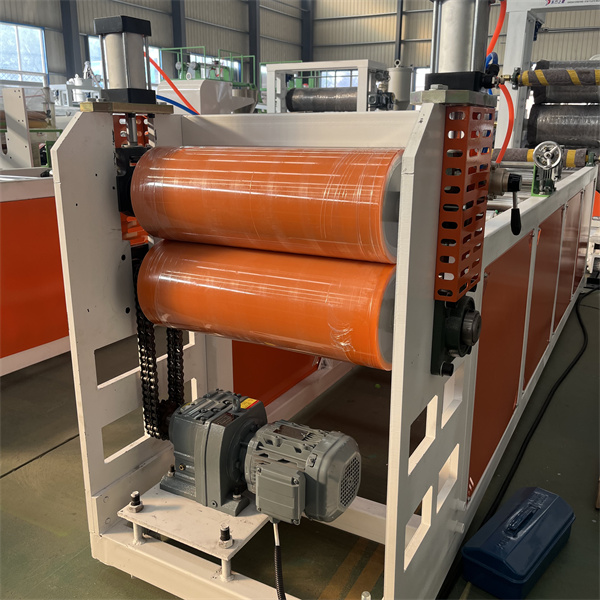

PS Seedling Tay Sheet Ekstrusionsmaskine - Traktor

A. Trækgummivalse: en gruppe

B. Trækdiameter: 220mm

C. Træklængde: 600mm

D. trækgummi rulleoverflade belagt med korrosionsbestandig. temperaturbestandig. slidstærkt gummi og poleret

E. deceleration transmissionssystem vedtager reducer transmission

F. Med en 0,75KW frekvensomformer

G. ekstra trevalsepresse og trækhastighedsjusteringssystem. hjælpetraktor uafhængigt hastighedsjusteringssystem

A. et sæt beskyttelsesfilmanordning

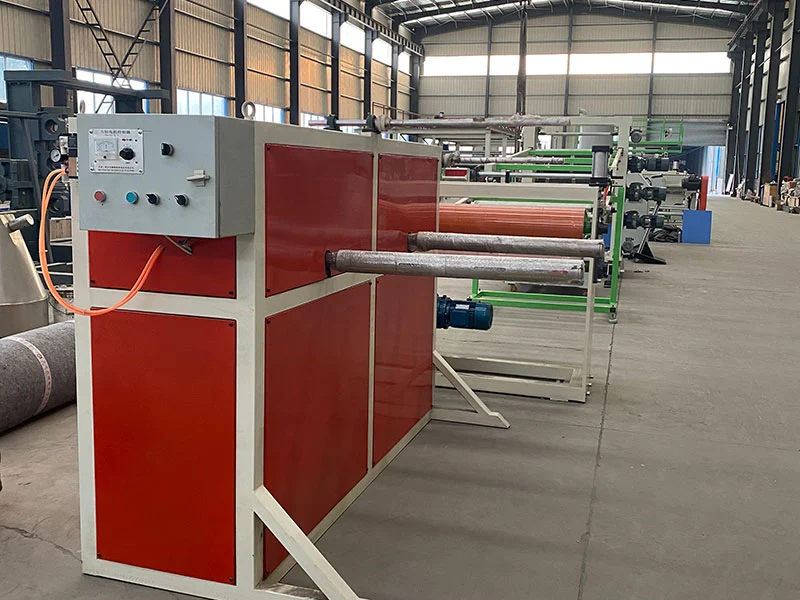

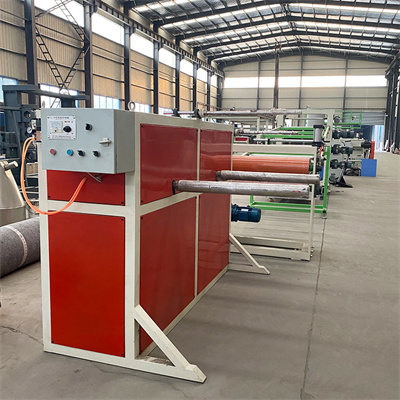

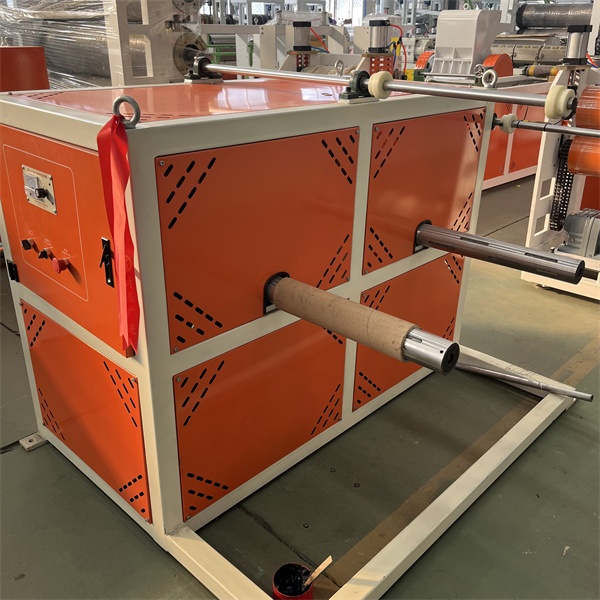

PS Seedling Tay Sheet Ekstrusionsmaskine - Oprulningsmaskine

1.1 bukke- og nivelleringsrulle

2. Viling metode: diameter 76 papir cylinder gas stigende aksel

3. Opsamlingsarbejdsplads: dobbelt arbejdsstation
