PVC Crystal Board Extruder Machine

Hvad er komponenterne i PVC Crystal Board Extruder Machine？

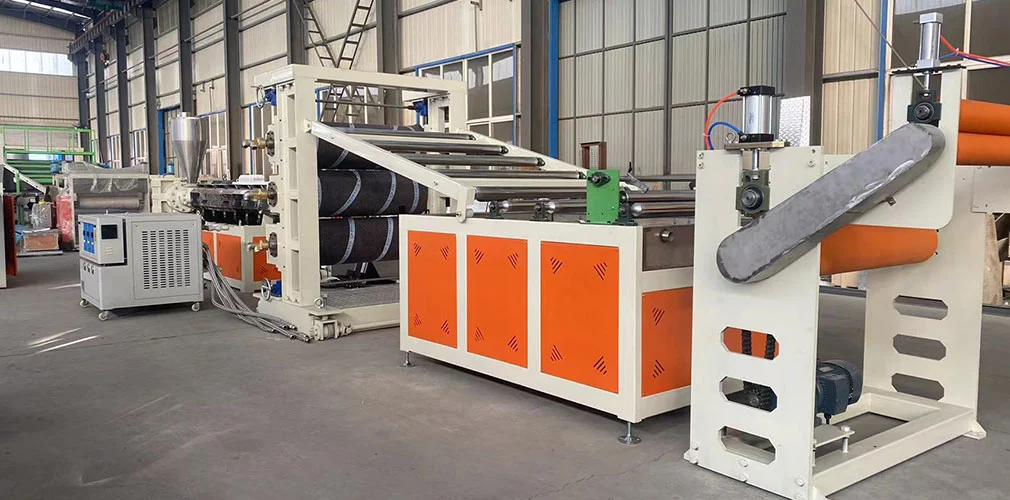

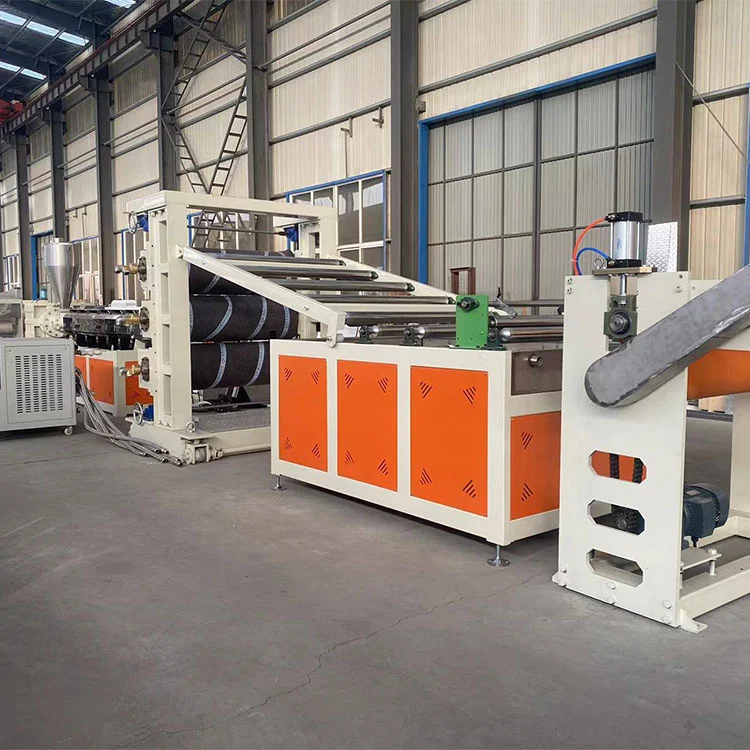

Udstyret bruger en enkelt skrueekstruder, en T-formet elastisk matrice med justerbar matrice, en lodret super spejlkalender, en tre-i-en vandtemperaturmaskine, en kølevandstank i rustfrit stål og er udstyret med en bred justerbar beskæringskniv, en gummirulle-trækmaskine og en friktionsvinder. Electric Control Cabinet bruger: Omron Intelligent temperaturcontroller, Siemens-lavspændingselektriske apparater og et velkendt indenlandsk og udenlandsk brand Weichuan-inverter. Den producerede arkoverflade er blank, gennemsigtig og fejlfri, blød, uden revner, ingen lugt, ingen bobler, fint fremstillet og vidt brugt; bruges til hjem, hurtige døre, kemikalier, isoleringspuder og airconditionerede rumpartitioner; Arbejdstemperaturområdet er fra minus 20 grader Celsius til 60 grader Celsius og kan være bundet og svejset. Let at rengøre.

Udstyrsliste og tilbud

Produktdetaljer

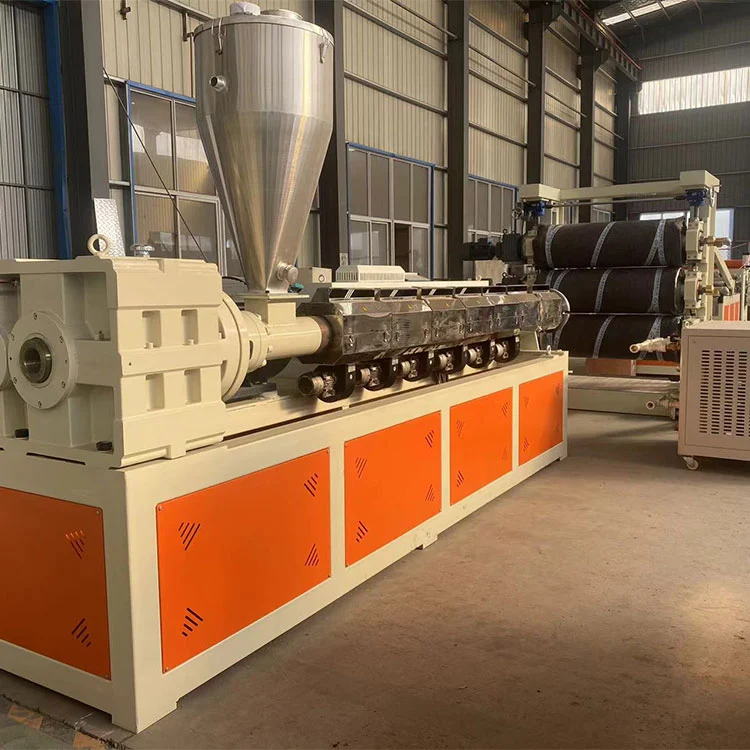

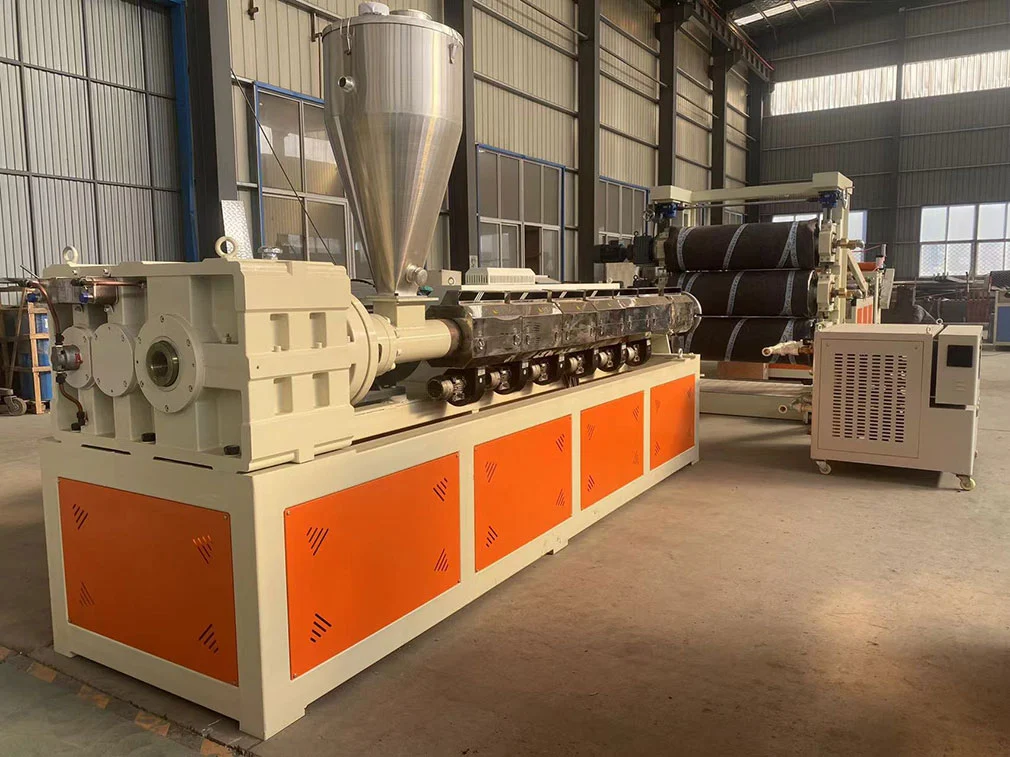

Ekstruder med en skrue SJ 120 3 4/1

● Skruediameter: 120 mm (produceret i Zhoushan, Zhejiang -provinsen)
● Skrue Aspektforhold: 3 4: 1
● Skruestangstruktur: en ny type meget effektiv skruestang
● Catron Skruemateriale: 38C RMOAIA Nitrogen Infiltrationsbehandling
● Dybde af nitridlaget: 0,4-0,7 mm
● Skru hårdhed: HV> 740
● Patronhårdhed: HV> 940
● Skrue rotationshastighed: 10-70 o / min
● Motorkraft: 110 kW (Shandong Brand-Name Motor)
● 5 kW opvarmning Afsnit 8 (støbt aluminium + rustfrit stållufthætte)
● Trommelkølingsområde 8-250W
● Ekstruderingsmængde: 200-40 0 kg / t
● Reducer Hard Tooth Face Reducer Y-315 Reducer (produceret i Changzhou, Jiangsu)
● Installationsform for bæltedrev eller skaft fælles forbindelse
● Gearmateriale 20crmnti gennem karburering af slukning
● Køletilstand passerer kondensatoren
● Automatisk vakuumføder E-200 kg type
● Elektrisk apparatstyringssystem:
● Kontaktor Schneider -kontaktoren
● Temperaturstyringstabel Omron Intelligent temperaturkontroltabel
● Invt frekvensomdannelseshastighedsguvernør

BF-1160 frakke bøjle type pladeform:

● Formmateriale af høj kvalitet for stålstål, plettering af hårdt krom, poleringsbehandling
● Tykkelsen af ​​rackpladen er 0. 5-5 mm, og produktbredden er 1000 mm
● Effektiv bredde af matrisen er 1160 mm
● Opvarmningseffekten på 15 kW vedtager den interne opvarmningstilstand
● Område 7 i temperaturkontrolafsnittet
● Næseløberen er en rackgradientløber. Hovedet er lavet af høj kvalitet legering stål 40 CRMO, overfladen er udpladet og poleret; Skimmelsøjlen justeres, og den nederste formlæbe kan udskiftes.

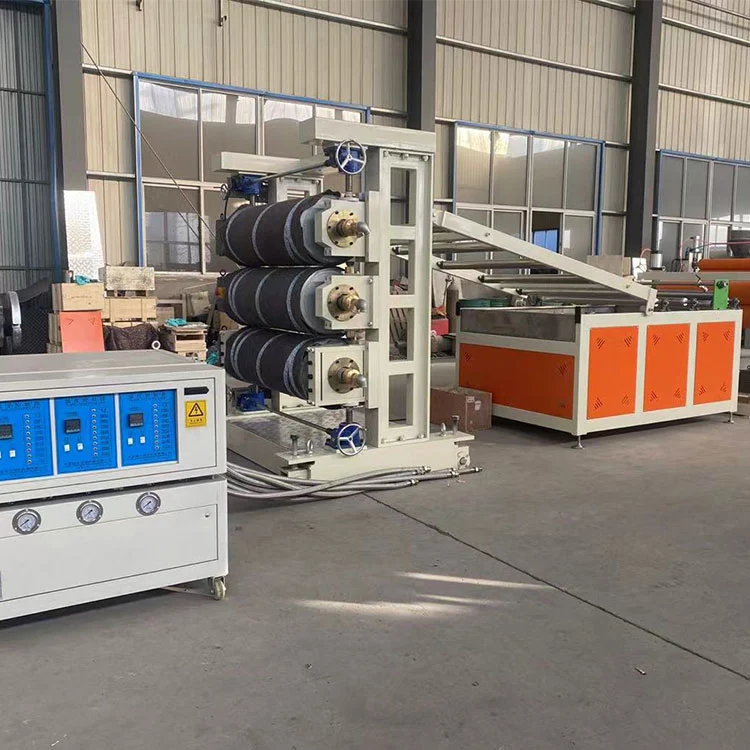

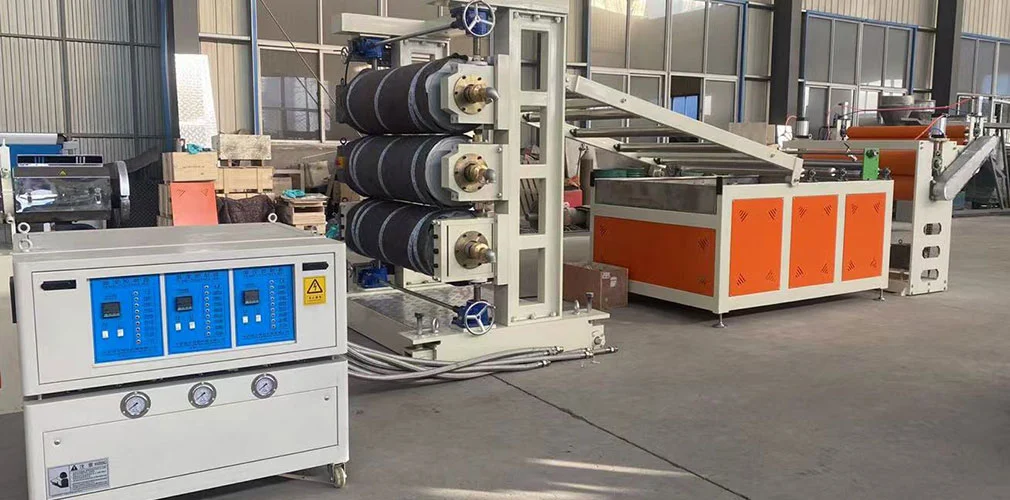

BF-1400X 400 tre-roller optisk presse:

● Prespresset rulle diameter φ400mm (Changzhou Manufacturing)
● Rulleforarbejdningsprocessen føres gennem spejlbehandlingen
● Tre rullemateriale 45 # efterbehandling og kvalitet,
● Krombelægningstykkelse på 0,05-0,1 mm
● Effektiv rulle længde er 1400 mm
● Kør motorkraft 1,5 kW 3 sæt (High Moment Gear Deceleration Motor Drive)
● Rulleiniehastigheden er 0,5-12 m / min
● Rulleopvarmningskonstant temperatursystem vedtager tre automatiske kontrolmaskiner i vandtemperaturen, som kan kontrollere rulletemperaturen separat.

Drev -decelerationsmotoren styres af variabel frekvens for at opnå trinløs hastighedsregulering med høj driftsnøjagtighed og overvinde fejlen forårsaget af mekanisk transmission; Den øvre og nedre rulleafstand styres af grænsesystemet, og rullerens clearance kan justeres med manuel eller decelerationsmotor; og de øvre og nedre grænse -systemer er installeret for at sikre sikkerhed.

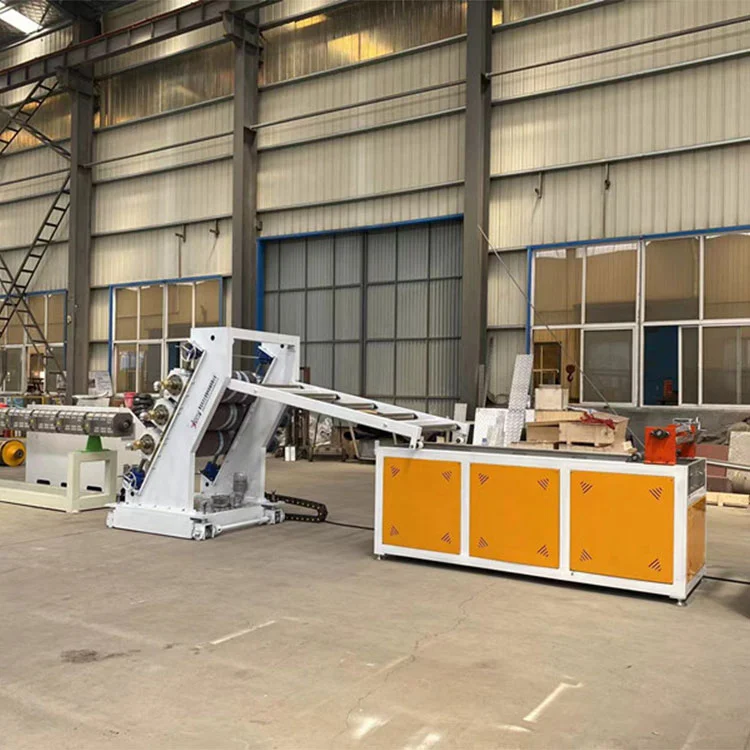

● Supportrammelængde er 6.000 mm
● Rulle i rustfrit stål: φ 75 mm
● Rulle i rustfrit stål: 1.400 mm
● Kold jordramme med rullearrangementet på 8 meter rullevej under beslaget.
● Der er 3 legeringskartretter over kølestativet

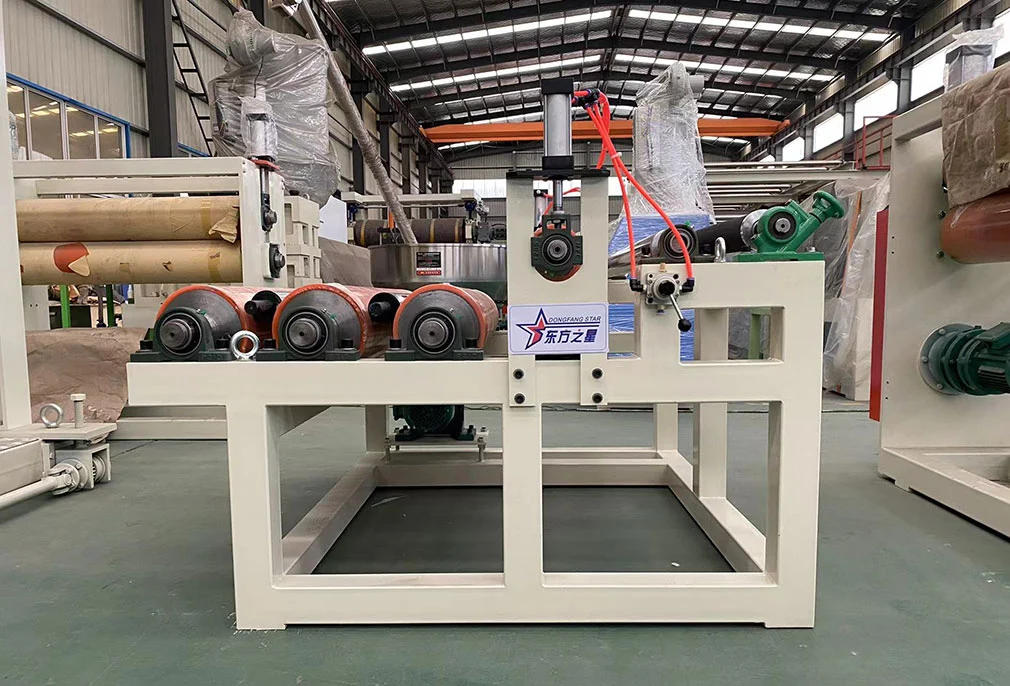

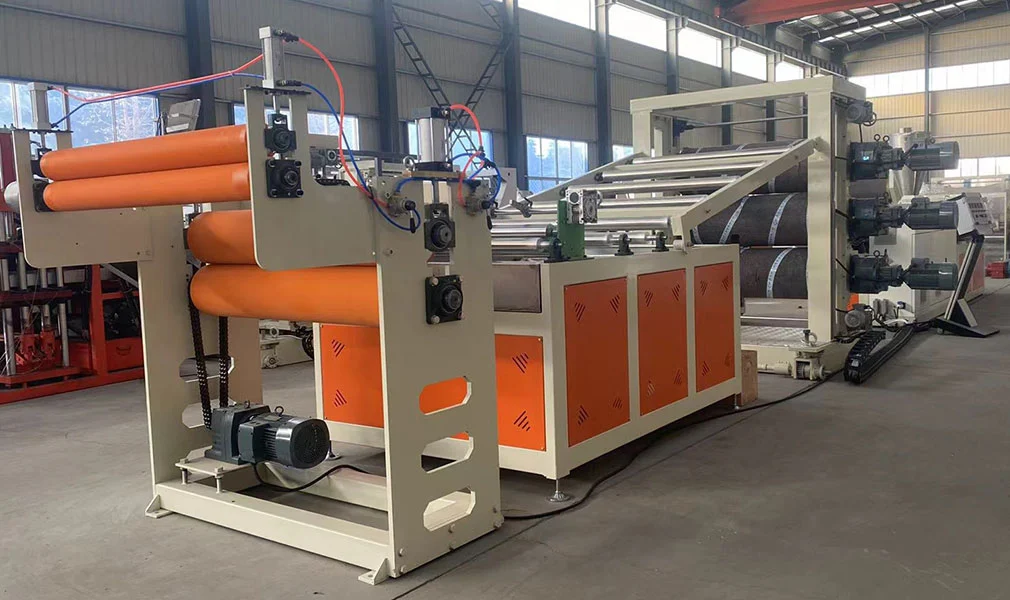

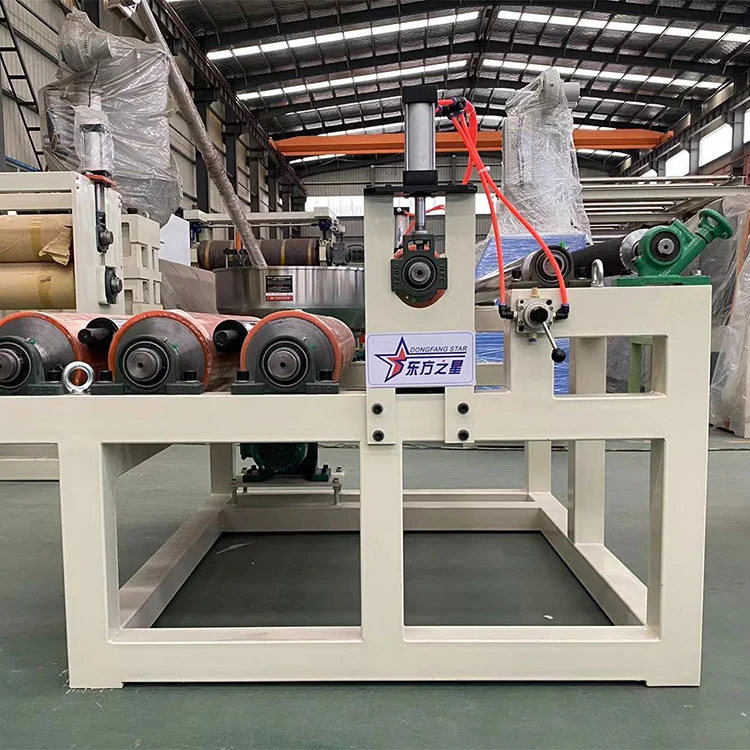

● Traktionstilstand (gruppe 1): To gummiruller
● Gummirullermateriale: Polyurethan klæbende rulle
● 240 mm
● Planetarisk Cycloid Speed ​​Reducer XWD-3-1.5-43
● Motorkraft er 2,2 kW
● Hastighedskontroltilstand, frekvenskonverter
● Transmissionstilstand: Gear eller tandhjulskørsel

● Memeter rotation kodning
● Produktbredden er 1200 mm.
● Motorkraft er 1,5 kW

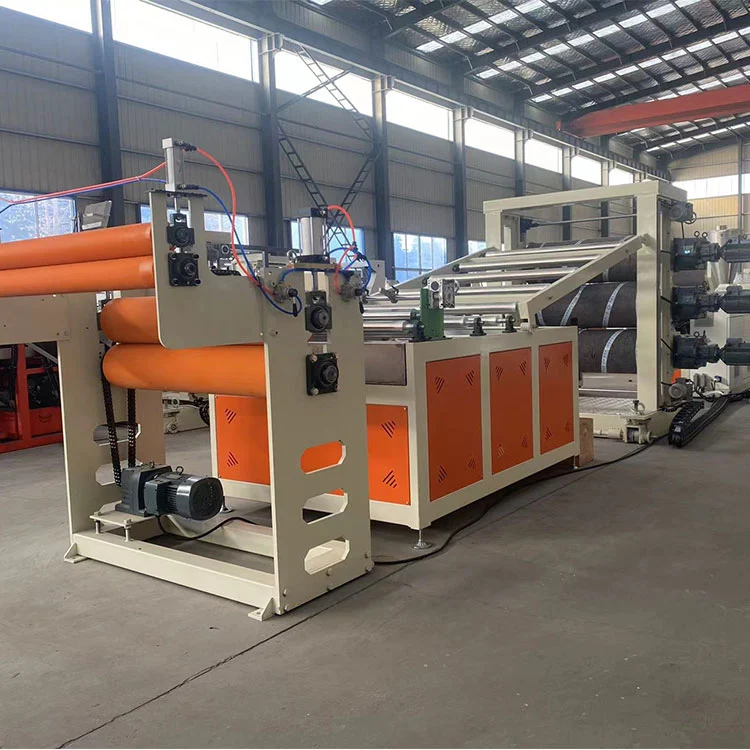

● Wwinding Mode Rollerfriktionstype
● Volumenlængden er 20-50 m
