PVC blisterark ekstrudermaskine inkluderer ekstruder, form, kalender, traktor, skærer, transportørplatform
Ekstruder:Normalt bruges en konisk dobbeltskrue-ekstruder, som er velegnet til forarbejdning af PVC-materialer.
Skimmelsvamp:Generelt et dysehoved af bøjletypen
Kalender:Dens funktion er at kalendere den ekstruderede plade for at forbedre overfladens overfladefinish og fladhed og yderligere kontrollere tykkelsen af pladen.
Traktor:Normalt sammensat af to eller flere ruller, bruges den til at trække den kalandrerede plade frem med en stabil hastighed for at sikre kontinuiteten i pladeproduktionen og samarbejde med ekstruderen og kalanderen for at kontrollere tykkelsen og dimensionsnøjagtigheden af pladen.
Kutter:Pladen kan skæres i plader af forskellig længde efter behov

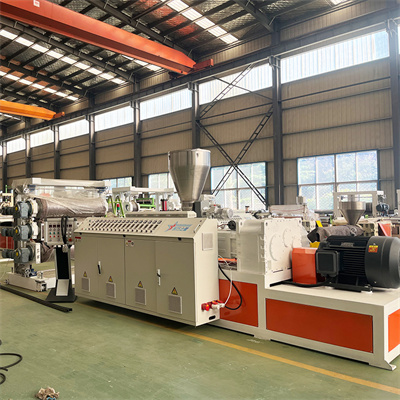

PVC-pladeekstrudermaskine - Udstyrsliste og tilbud
| ordrenummer | navn | mængde | bemærkninger |
| 1 | Skrueføder i rustfrit stål | 1 sæt | Hovedkomponenterne i hele linjen er lavet af kendte indenlandske og udenlandske mærker: 1. Det elektriske system anvender Siemens kontaktor, Omron intelligent temperaturregulator og Invtensor frekvensomformer. 2. Den hårdt tandede reduktionsgear vedtager gearreduktion med højt drejningsmoment til plastmaskine. 3. Skruetønden er lavet af skrue fra Zhoushan, Zhejiang-provinsen 4. Spejlrullen er lavet i Qingdao eller Xuzhou. 5. Formen er lavet af Huangyan. |
| 2 | SZ80-dobbelt skrue | 1 enhed | |
| 3 | MJ-1700 optisk panelform | 1 sæt | |
| 4 | BF-1800X ∗ 400 tre rullekalender | 1 enhed | |
| 5 | BF-1800-6000 kølebeslag | 1 sæt | |
| 6 | BF-1800X ∿ 220 gummirulletrækmaskine | 1 enhed | |
| 7 | BF-1800 skæremaskine | 1 enhed | |
| 8 | Tre-i-en olievalse konstant temperatur maskine | 1 sæt | |
| 9 | DK-18 distrikt ekstrudering produktionslinje elektrisk styreskab | 1 sæt | |
| 10 | Dobbeltsidet filmdækkende enhed | 1 sæt | |
| 11 | manipulator | 1 sæt | |
| 11 | Tilfældige tekniske data for enheden | 1 eksemplar |
1. Rustfrit stål skrueføder:en
Indlæsningsmetode:Spiralfodring
Materiale af rør og kasse:rustfrit stål
motoreffekt:2,2KW
automater:Dæmpningsniveaumåler

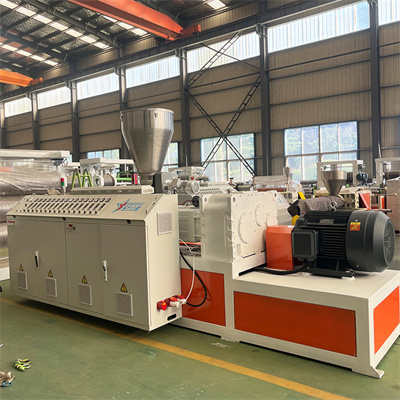

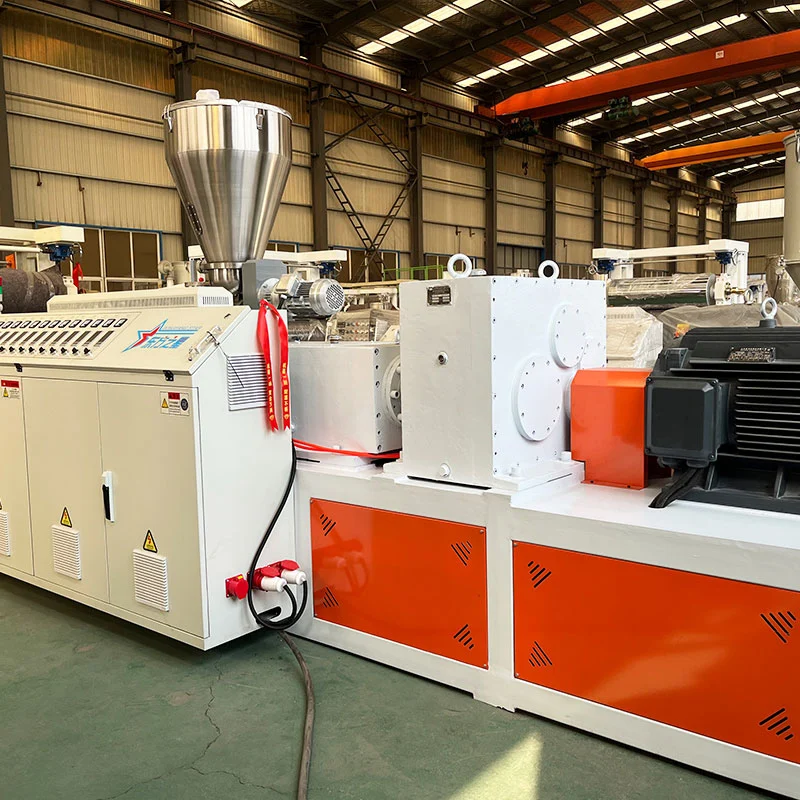

2. Z80/156 dobbeltskruet ekstruder
| Skrue diameter: | 80 mm (Zhoushan, Zhejiang) |
| Forholdet mellem skruelængde og diameter: | 24 ∶1 |
| Skrue struktur: | Ny høj plastificeringsskrue, velegnet til PVC-pulver og granulære materialer. |
| Skrue materiale af tønde: | 38CrMoAIA Nitreringsbehandling |
| Nitrid lag dybde: | 0,4-0,7 mm |
| Skrue hårdhed: | HV＞740 |
| Die hårdhed: | HV＞940 |
| Skruehastighed: | 15-40 o/min |
| motoreffekt: | 75 kw (Shandong Tailida Motor) Varmesektion 4 zoner (aluminium + vindskærm i rustfrit stål) Cylindrisk køling 3 zoner ×250w |
| Ekstruderingsudgang: | 300-400 kg/t reduktionsboks Produceret i Jiangyin, Jiangsu-provinsen Gearmateriale 20CrMnTi Karburering og bratkøling nedkølingsmetode Tænderne afkøles af vand gennem kondensatoren Transmissionstilstand af reduktions- og motorled er direkte forbundet |
| Elektrisk kontrolsystem: |
kontaktor Siemens kontaktor temperaturstyret måler Omron intelligent temperaturkontrolmåler frekvensomformer Invt frekvensomformer |

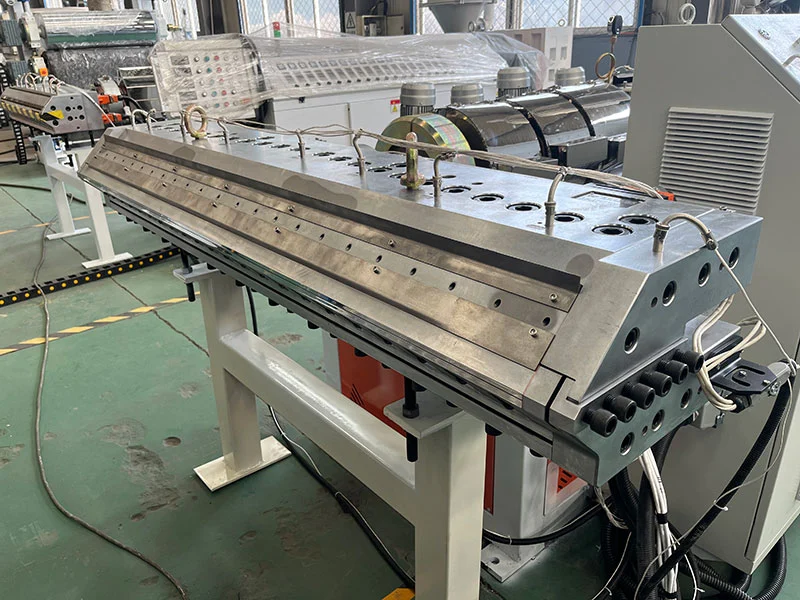

Tøj bøjle plade maskinhoved form effektiv bredde
Varmeeffekt, temperaturkontrolsektion
Højkvalitets støbestål smedning hærdning, hård forkromning, poleringsbehandling
Tykkelsen af produktet er 1-3 mm, og produktets bredde er 1550 mm 1700 mm
15kw bruger intern varmetilstand 5 zoner
Hovedstrømningskanalen er i form af en gradientstrømningskanal af tøjbøjletypen. Hovedet er lavet af højkvalitets legeret stål 5CrNIMo, og poleret efter forkromning; den øvre matricelæbe skubbes ved mikrojustering.

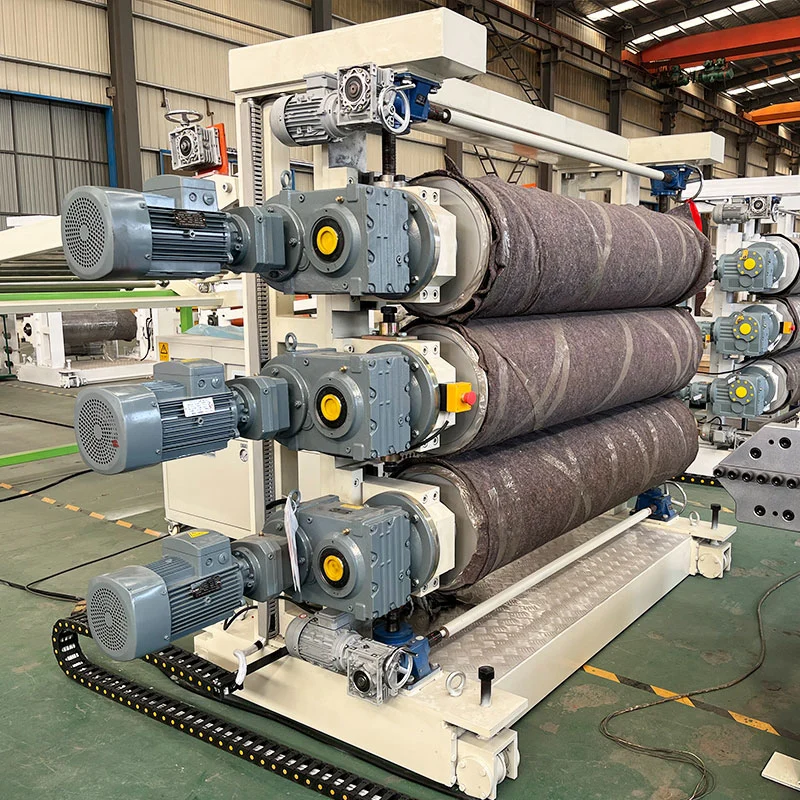

A. Struktur af let presse: Lodrette tre ruller (med rullesikkerhedsbeskyttelsesanordning)
b. Antal ruller; Tre rødder (produceret i Qingdao)
c. Rullediameter: ∮400mm
d. Rullelængde: 1800mm
e. Vægtykkelse af valsen: ≥22mm
F. Rullemateriale: 45# stål bruges og hærdes for at opnå en hårdhed på RC60-65
G. Rulleoverfladebehandling: Spejlfinish
H. rullestruktur: Flerlags komposit-hurtigudvekslingssystemet er vedtaget for at sikre rullens ensartede temperatur.
I. Konstant temperatur medium til ruller: demineraliseret vand
J. tre rulle kontrolsystem: Frekvenskonverteringskontrol kan bruges til at opnå synkron og uafhængig hastighedskontrol.
k. drivsystem: 1,5KWx3=4,5kw Sørg for jævn drift af de tre ruller.

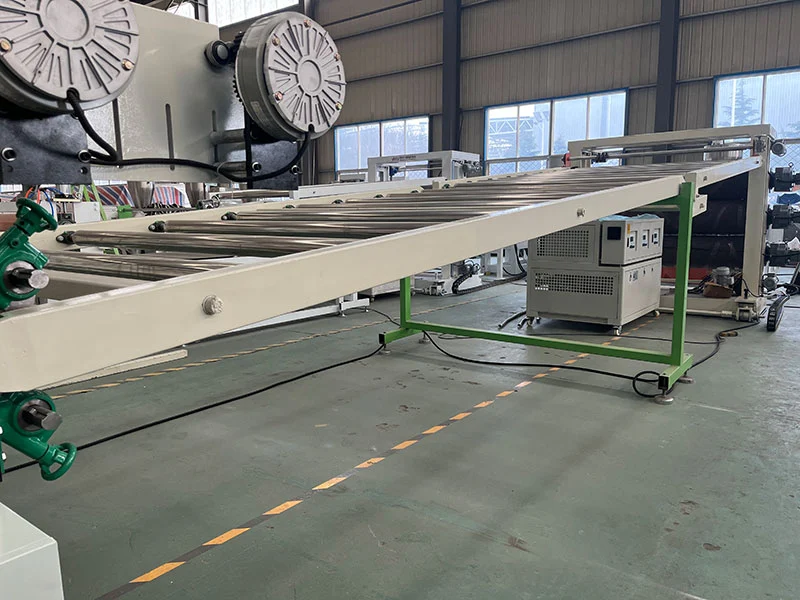

A. Længde på kølestativ: Seks meter.
b. rulle: Fremstillet af rustfrit stål.
c. Rulleafstand inden for de første to meter: 400 mm.
D. Beslaget har en banebrydende enhed: 1 sæt, skæreren er lavet af højkvalitets legeringskniv
e. Leje: Justerbart hjerteleje

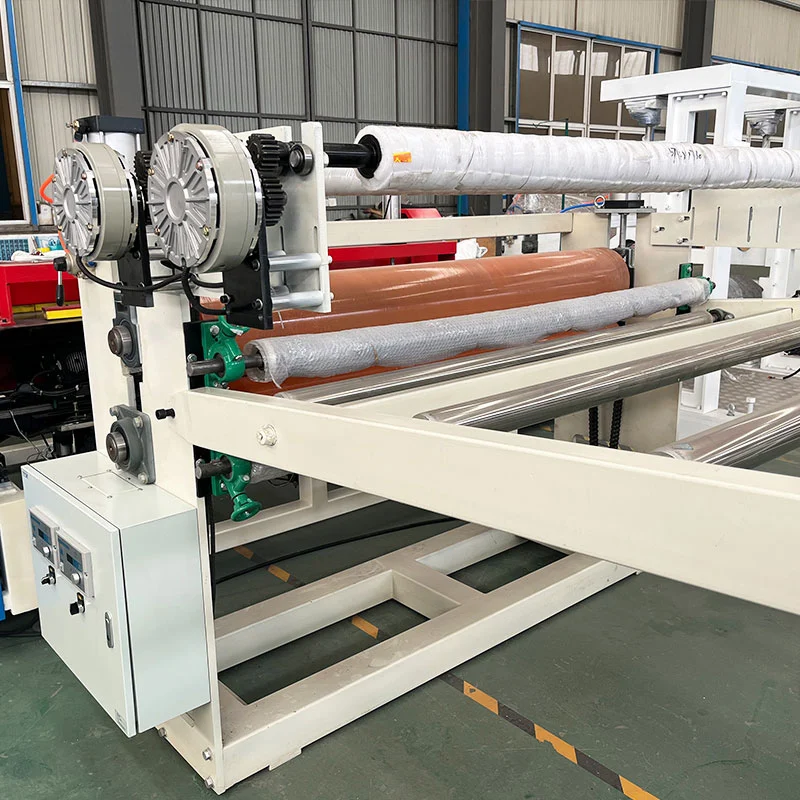

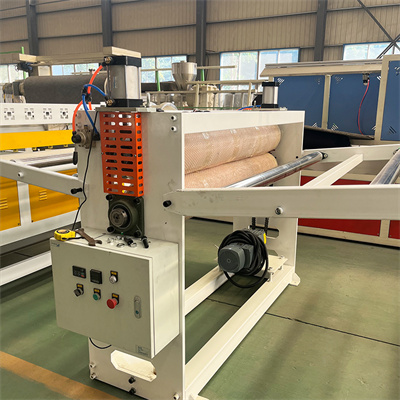

A. Trækgummivalse: 2 enheder
b. Trækvalse diameter: ∮220mm
c. Trækrullelængde: 1800mm
D. Overflade af trækgummivalse: Korrosionsbestandig, temperaturbestandig og slidstærk gummipolering.
e. drivsystem: Gear reduktionsgear er vedtaget
f. traction control: Invt frekvenskonvertering
G. Hastighedskontrol: udstyret med tre rullekalender og trækhastighedsforbindelseshastighedskontrolsystem, kan traktionsmaskinen være uafhængigt hastighedskontrolsystem

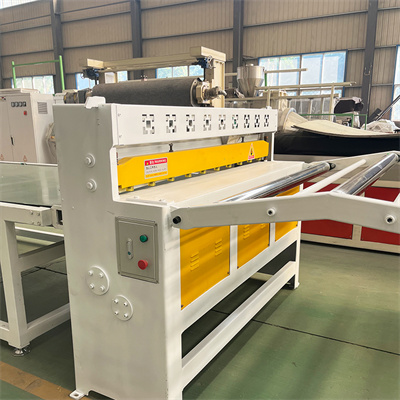

A. Klippebredde: 1550MM
b. motoreffekt: 2,2KW
C. Skønskontrol: motordrevet
d. Målemetode: Sydkoreansk Autonix-encoder
e. Klippelængde: justerbar

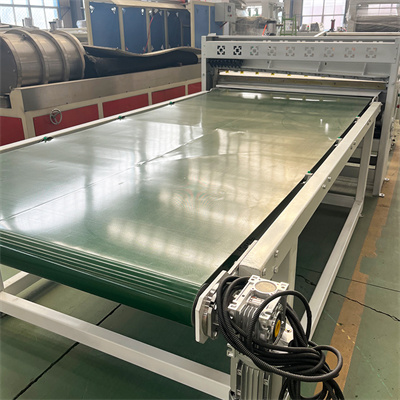

F. Materialemodtagelsesmetode: Båndtransportør, manuel assistance
J. Båndtransportørlængde: Tre meter
H. Motoreffekt: 0,75KW

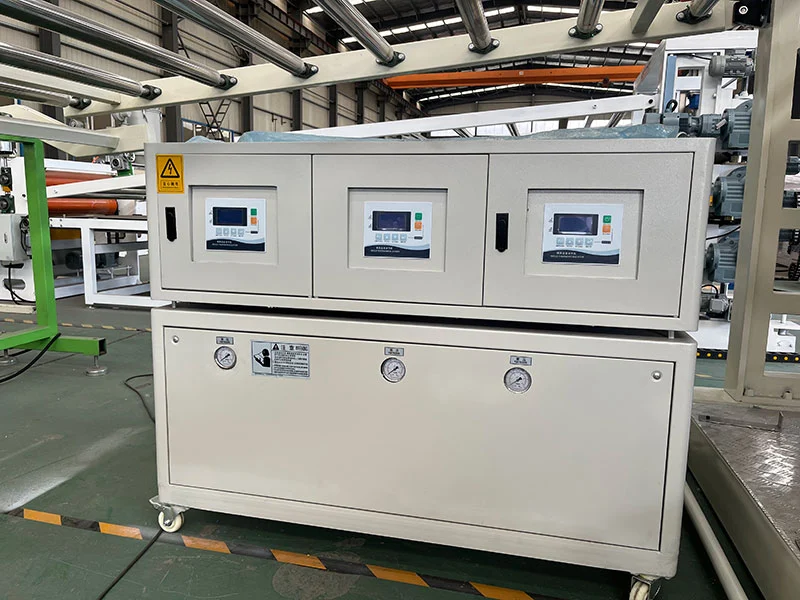

en. kølemiddel:olie
B. Cirkulationsrør og vandtank:lavet af rustfrit stål.
C. Køleventil:motordrevet.
d. kontrolmetode:Øvre, midterste og nedre uafhængig kontrol
e. temperaturregulator:OMRON
