PVC Blister Sheet Extruder Machine inkluderer ekstruder, skimmel, kalender, traktor, skærer, transportplatform
Ekstruder:Normalt bruges en konisk tvillingskruekstruder, som er egnet til behandling af PVC-materialer.
Skimmel:Generelt en hænger-type die hoved
Kalender:Dens funktion er at kalendere det ekstruderede ark for at forbedre overfladen finish og fladhed på arket og yderligere kontrollere arkets tykkelse.
Traktor:Normalt sammensat af to eller flere ruller bruges det til at trække det kalenderede ark frem med en stabil hastighed for at sikre kontinuiteten i pladeproduktionen og samarbejde med ekstruderen og kalenderen for at kontrollere arkets tykkelse og dimensionelle nøjagtighed.
Skærer:Arket kan skæres i plader i forskellige længder i henhold til efterspørgslen
PVC Blister Sheet Extruder Machine-udstyrsliste og tilbud
| ordrenummer | navn | mængde | Bemærkninger |
| 1 | Skrueføder i rustfrit stål | 1 sæt | Hovedkomponenterne i hele linjen er lavet af velkendte indenlandske og udenlandske mærker: 1.. Det elektriske system vedtager Siemens -kontaktor, Omron Intelligent temperaturcontroller og Invtensor -frekvensomformer. 2. Den hårde tandsreducer vedtager reduktion af høj drejningsmoment til plastmaskine. 3. skrue tønde er lavet af skrue fra Zhoushan, Zhejiang -provinsen 4. spejlrullen er lavet i Qingdao eller Xuzhou. 5. Formen er lavet af Huangyan. |
| 2 | SZ80-TWIN-skrue | 1 enhed | |
| 3 | MJ-1700 optisk panelform | 1 sæt | |
| 4 | BF-1800X ∗ 400 tre rulle kalender | 1 enhed | |
| 5 | BF-1800-6000 kølebeslag | 1 sæt | |
| 6 | BF-1800X ∿ 220 Gummirulle Traktionsmaskine | 1 enhed | |
| 7 | BF-1800 skæremaskine | 1 enhed | |
| 8 | Tre-i-en olie rulle konstant temperaturmaskine | 1 sæt | |
| 9 | DK-18 District Extrusion Production Line Electrical Control Cabinet | 1 sæt | |
| 10 | Dobbeltsidet filmdækningsenhed | 1 sæt | |
| 11 | Manipulator | 1 sæt | |
| 11 | Tekniske data om tilfældig enhed | 1 kopi |
1. rustfrit stål skrueføder:en
Indlæsningsmetode:Helical fodring
Materiale af rør og kasse:Rustfrit stål
Motorkraft:2,2 kW
Automata:Dæmpningsniveaumåler

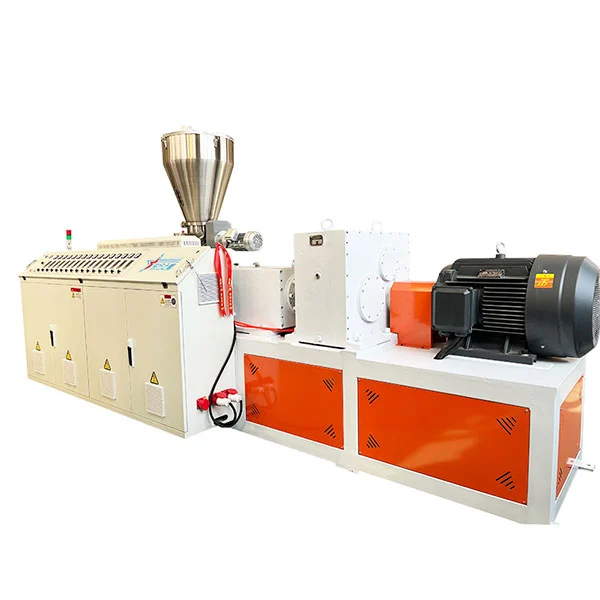

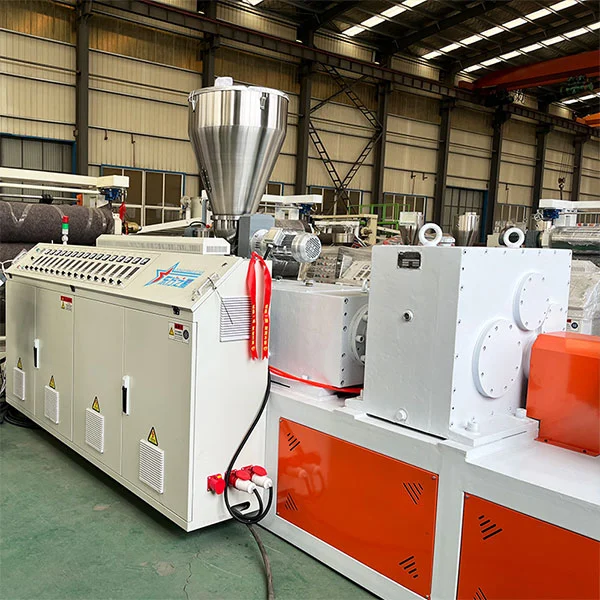

2. Z80/156 Twin-Screw Extruder
| Skruediameter: | 80mm (Zhoushan, Zhejiang) |
| Skruelængde og diameterforhold: | 24 ∶1 |
| Skruestruktur: | Ny højplastiserende skrue, der er egnet til PVC -pulver og granulære materialer. |
| Skruemateriale af tønde: | 38crmoaia nitrideringsbehandling |
| Nitridlagsdybde: | 0,4-0,7 mm |
| Skru hårdhed: | HV ＞ 740 |
| Die Hardness: | HV ＞ 940 |
| Skruehastighed: | 15-40 o / min |
| Motorkraft: | 75 kW (Shandong Tailida Motor) Opvarmning Afsnit 4 Zoner (Aluminium + Vindskjold i rustfrit stål) Cylindrisk afkøling 3 zoner × 250W |
| Ekstruderingsproduktion: | 300-400 kg/t Reduktionsboks produceret i Jiangyin, Jiangsu -provinsen Gearmateriale 20crmnti karburering og slukning Afkølingsmetode Køles tænderne af vand gennem kondensatoren Transmissionstilstand for reduktions- og motorfuger er direkte tilsluttet |
| Elektrisk kontrolsystem: |
Kontaktor Siemens Contactor Temperaturstyret meter Omron Intelligent temperaturkontrolmåler Frekvenstransformator invt frekvensomformer |

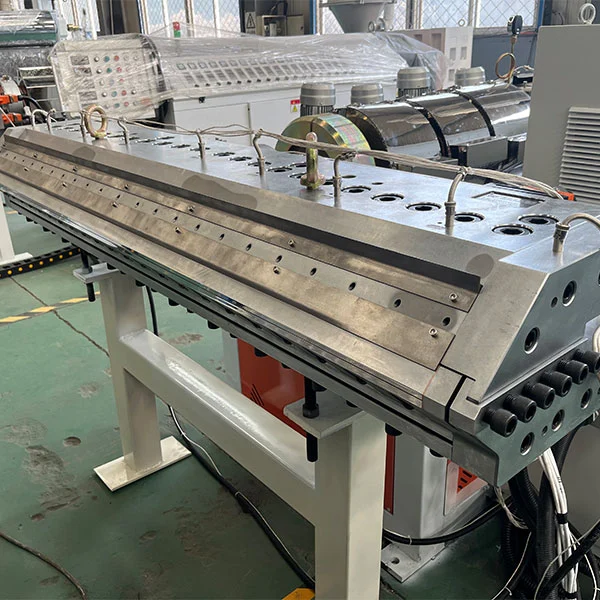

Tøjbøjleplade Maskinens hovedform effektiv bredde
Opvarmningseffekt, temperaturstyringssektion
Skimmelsstål med høj kvalitet stål, hård krombelægning, poleringsbehandling
Produktets tykkelse er 1-3 mm, og produktets bredde er 1550 mm 1700 mm
15 kW bruger intern opvarmningstilstand 5 zoner
Hovedstrømningskanalen er i form af en Gradient Flow Channel til Hanger Type. Hovedet er lavet af legering af høj kvalitet stål 5crnimo og poleret efter krombelægning; Den øverste matrislæbe skubbes af mikrafjustering.

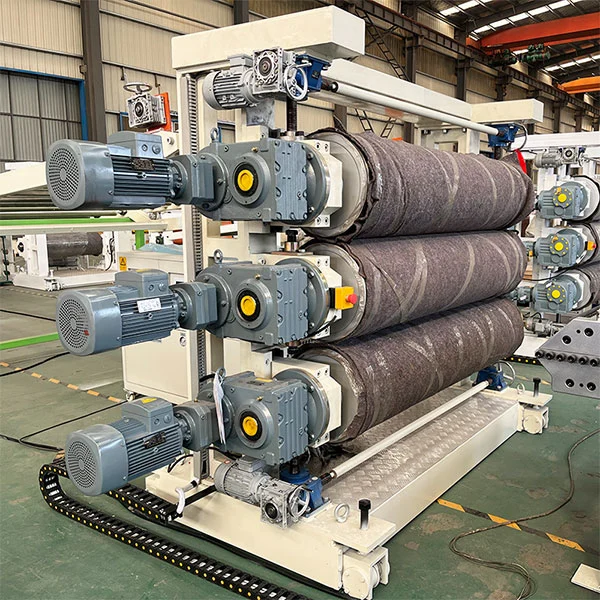

A. Struktur af lyspresse: Lodrette tre ruller (med rulle sikkerhedsbeskyttelsesanordning)
b. Antal ruller; Tre rødder (produceret i Qingdao)
c. Rulle diameter: ∮400 mm
d. Rullelængde: 1800 mm
e. Walltykkelse af rullen: ≥22 mm
F. Rulmateriale: 45# stål bruges og hærdet for at opnå hårdhed af RC60-65
G. Rulleoverfladebehandling: Spejlfinish
H. Rollerstruktur: Det flerlags komposit Rapid Exchange-system vedtages for at sikre, at rullesens ensartede temperatur.
I. Konstant temperaturmedium til ruller: demineraliseret vand
J. Three Roll Control System: Frekvensomdannelseskontrol kan bruges til at opnå synkron og uafhængig hastighedskontrol.
k. Drivsystem: 1,5 kWx3 = 4,5 kW Sørg for den glatte drift af de tre ruller.
A. Længde på køletativ: seks meter.
b. Roller: Lavet af rustfrit stål.
c. Rulleafstand inden for de to første meter: 400 mm.
D. Beslaget har en banebrydende enhed: 1 sæt, skæreren er lavet af legeringskniv af høj kvalitet
e. Bærende: justerbart hjerteleje
A. Traktionsgummirulle: 2 enheder
b. Traktionsrulle Diameter: ∮220mm
c. Traktionsrulle Længde: 1800mm
D. Overflade af trækkraftrulle: Korrosionsbestandig, temperaturbestandig og slidbestandig gummipolering.
e. Drive System: Gear Reducer Transmission er vedtaget
f. Traktionskontrol: Invt frekvensomdannelse
G. Hastighedskontrol: Udstyret med tre rulle -kalender og trækkraft Hastighedsforbindelseskontrolsystem kan trækkraftmaskinen være uafhængigt hastighedskontrolsystem
A. Skæringsbredde: 1550 mm
b. Motorkraft: 2,2 kW
C. skønsmæssig kontrol: Motordrevet
d. Meteringsmetode: Sydkoreanske Autonix -koder
e. Skærelængde: Justerbar
F. Materialemodtagelsesmetode: Bæltebehandling, manuel hjælp
J. Belt transportørlængde: tre meter
H. Motorkraft: 0,75 kW
en. Kølemedium:olie
B. Cirkulationsrør og vandtank:Lavet af rustfrit stål.
C. Køleventil:motordrevet.
d. Kontrolmetode:Øvre, mellem- og nedre uafhængige kontrol
e. Temperaturcontroller:Omron
