PVC Electrostatic Board Extruder Machine

Hvad inkluderer PVC Electrostatic Board Extruder Machine?

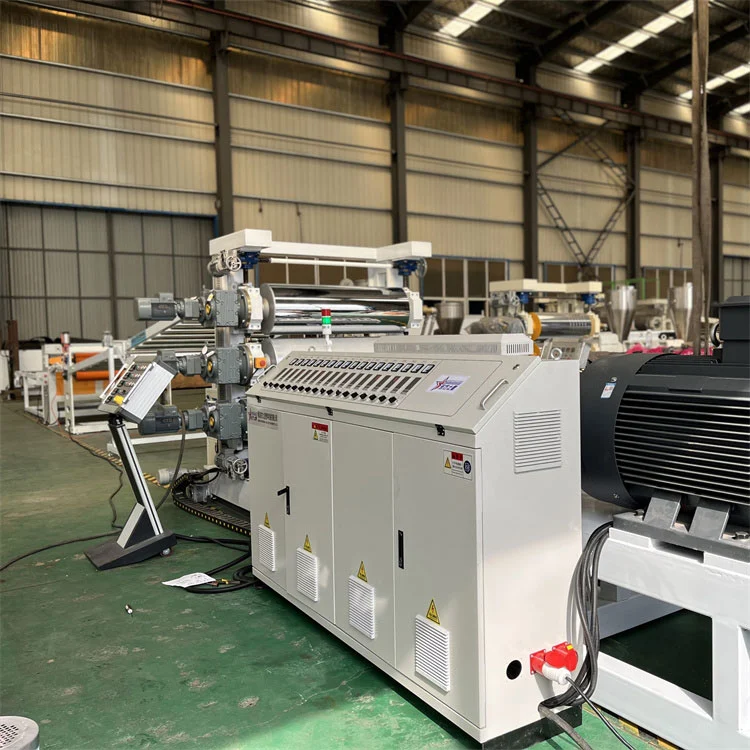

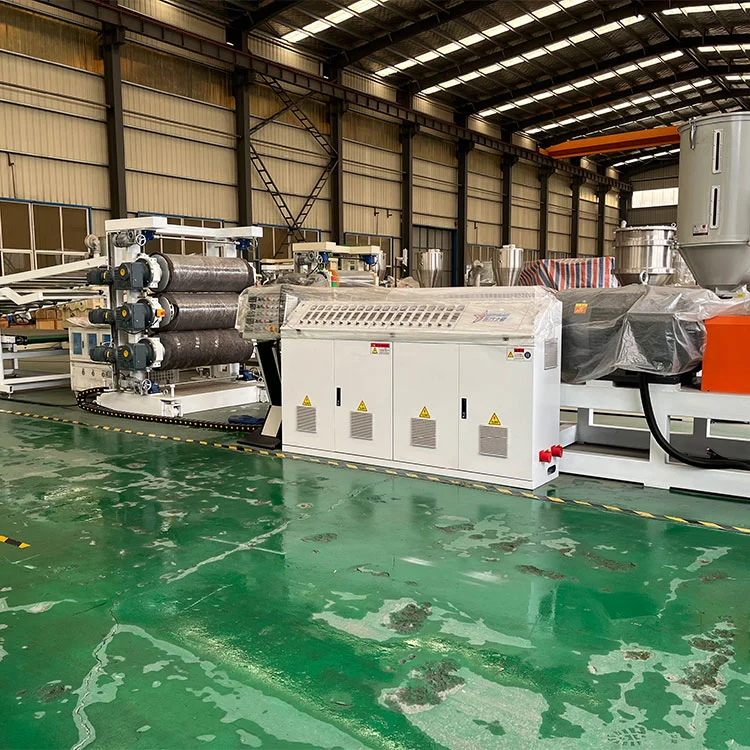

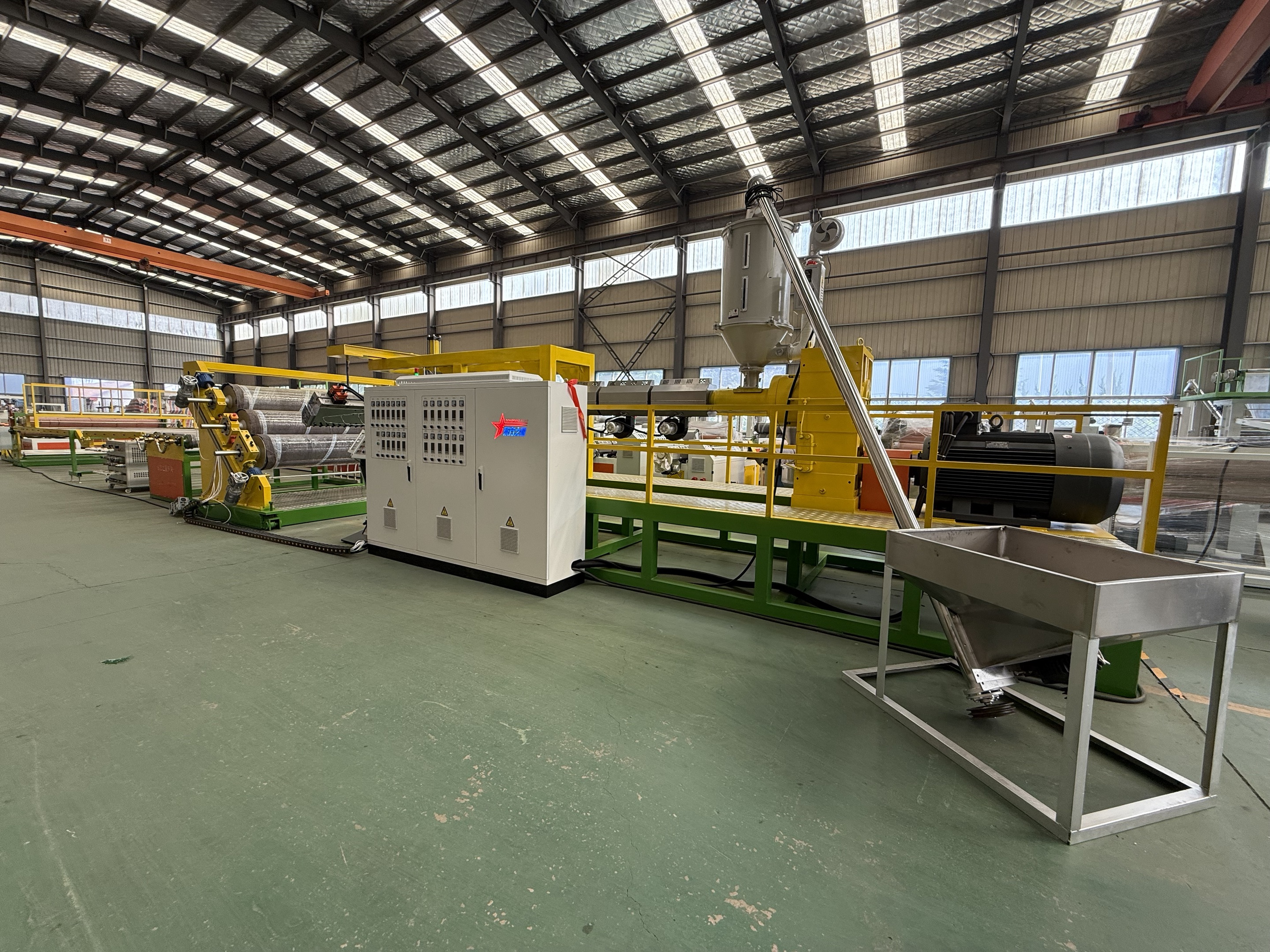

PVC Electrostatic Board Extruder inkluderer en enkelt skrueekstruder, en plade-ekstrudermaskine, en tre-rulle kalender, en kølebeslag, en trækmaskine, en skæremaskine og en transportplatform. Ekstruderen bruges hovedsageligt til at smelte plastikler, og formen bruges til foreløbig støbning. Den tre-rulle kalender bruges til yderligere formning og hærdning. Transportmaskinen bruges til at trække skæresaven og skære den tilsvarende længde i henhold til kundens behov. Hvis du virkelig har brug for PVC-elektrostatisk bordekstrudermaskine, skal du kontakte Qingdao East Star Plastic Machinery Co., Ltd

PVC Electrostatic Board Extruder Machine

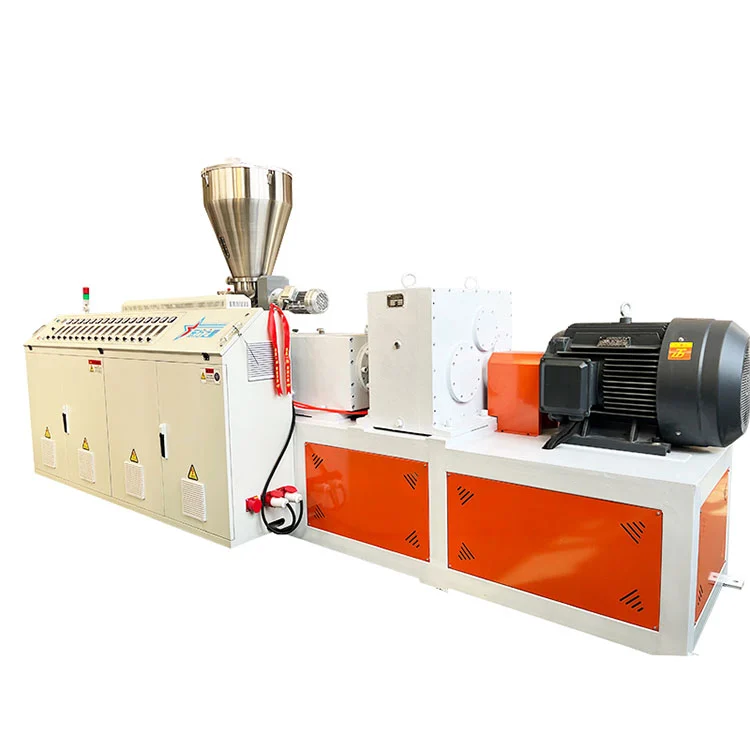

PVC Electrostatic Board Extruder Machine- SJ 120 × 3 0/1 Single Screw Extruder

Skruediameter: 1 2 0mm (Zhoushan, Zhejiang)

Forholdet mellem skrue og længde og diameter: 3 0∶ 1

Skruestruktur: Ny højplastiserende skrue, velegnet til pulver og granulære materialer.

Cylindrisk skruemateriale: 38C RMOAIA Nitriding Behandling

Nitridlagsdybde: 0,4-0,7 mm

Skruhårdhed: HV> 740

Cylinderhårdhed: HV> 940

Skruehastighed: 1 5-7 0 o / min

Motorkraft: 1 10 kW (Shandong Brand Motor)

Opvarmning Afsnit 6 x 6 kW (aluminiumstøbning + rustfrit stålhætte)

Cylindrisk afkøling 6 zoner x 180W

Ekstruderingsproduktion: 300-4 0 0 kg/t

Reduktionsgear Rødig ansigt Reducer Y-3 15 Reducer (produceret i Changzhou, Jiangsu-provinsen)

Installationsformularbæltdrev eller skaftfugen direkte forbindelse

Gearmateriale 20crmnti karbureret og slukket

Kølemetoden er at afkøle tænderne gennem vand i kondensatoren

Tørre E-200 kg type

Det vigtigste elektriske kontrolsystem:

Kontaktor Schneider eller Siemens eller ABB -kontaktor

Temperaturstyringsmåler omron Intelligent temperaturkontrolmåler

Frekvensomformer inverter eller Weichuang Frekvensomformer

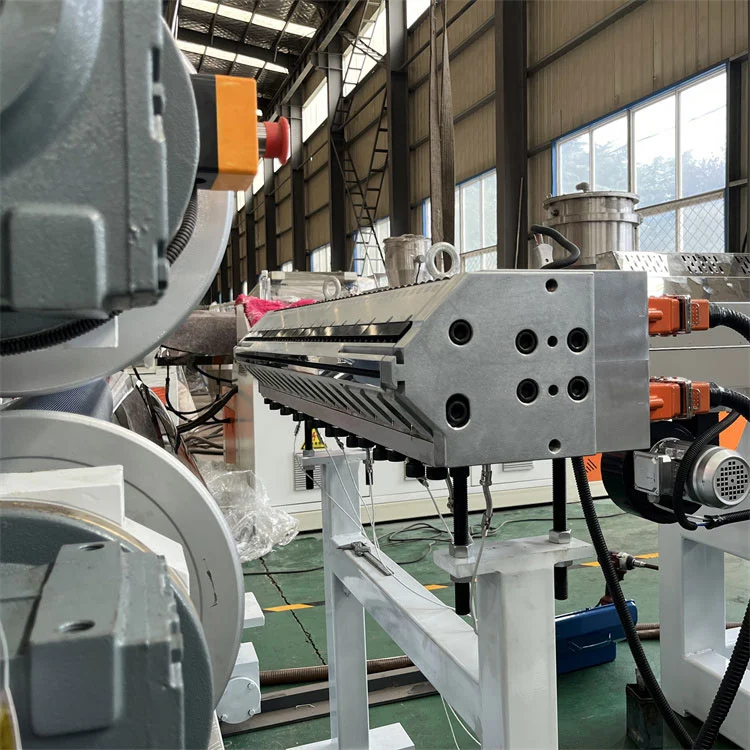

PVC Electrostatic Board Extruder Machine -BF -1150 tøjophæng Pladeform: et sæt

Formmateriale:Skimmelsstålsmedning og temperering af høj kvalitet, hård krombelægning, poleringsbehandling

Pladehovedet med en tøjbøjle er 1-6 mm tyk og 1 0 00 mm bredt

Formenes effektive bredde er 1 15 0 mm pr. Sæt

Opvarmningseffekten er 1 5 kW, og den interne opvarmningsmetode vedtages

Temperaturkontrol Zone Afsnit 5

Hovedstrømningskanalen er i form af Gradvis flowkanal med tøjophæng, og hovedet er lavet af legering af høj kvalitet stål 5crnimo, poleret efter krombelægning; Den øverste Die Lip Push Push Micro-justering.

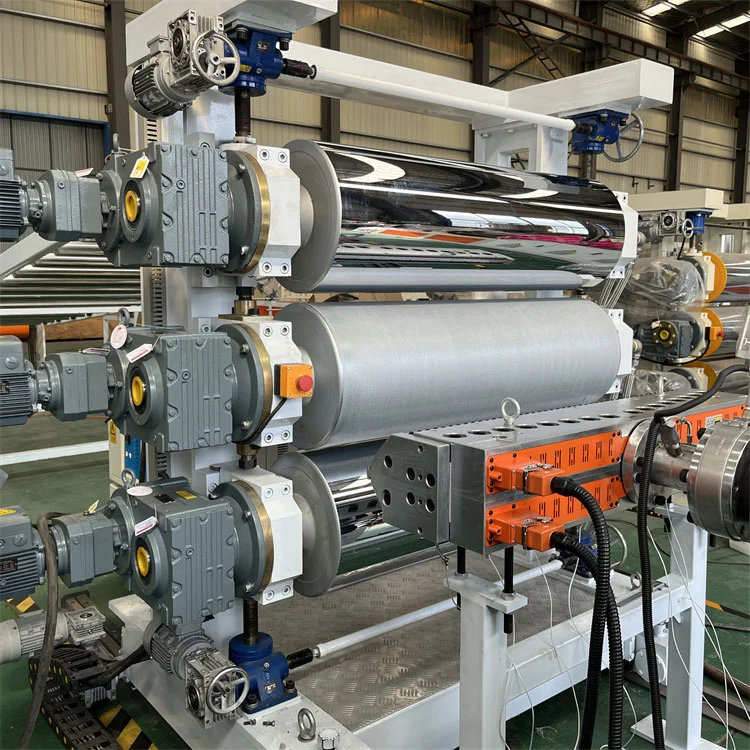

PVC Electrostatic Board Extruder Machine-Litterical Three-Roll Calendering Machine: One

A. Struktur af kalenderingsmaskinen:Lodrette tre ruller (med rulle sikkerhedsbeskyttelsesenhed)

b. Antal ruller; Tre (produceret i Qingdao)

C. trommediameter:40 0 mm

d. Rulle længde:12 0 0mm

e. Vægtykkelse af rullen:≥2 1 mm

F. Rulmateriale:45# stål bruges, og hærdningsbehandling udføres, og hårdheden kan nå RC60-65

G. Rulleoverfladebehandling:Spejlbehandling

H. trommestruktur:Multi-lags sammensatte hurtige udvekslingssystem er vedtaget for at sikre en ensartet og konstant temperatur på tromlen.

I. Konstant temperaturmedium i rullen:Blødgjort vand

j. Tre-rulle kontrolsystem:Frekvensomdannelseskontrol er vedtaget for at realisere synkron og uafhængig hastighedskontrol.

K. Transmissionssystem:1,5 kWx3 = 4,5 kW. Sørg for den glatte drift af de tre ruller.

PVC Electrostatic Board Extruder Machine-Stainless Steel Cooling Bracket: 1 Set

A. Køle racklængde:6 meter.

B. Roller:Alt lavet af rustfrit stål.

c. Rul afstand inden for de to første meter:400 mm.

D. Beslaget er udstyret med en banebrydende enhed:1 sæt, og skærekniven er lavet af legeringskniv af høj kvalitet

e. Leje:Justerbar leje

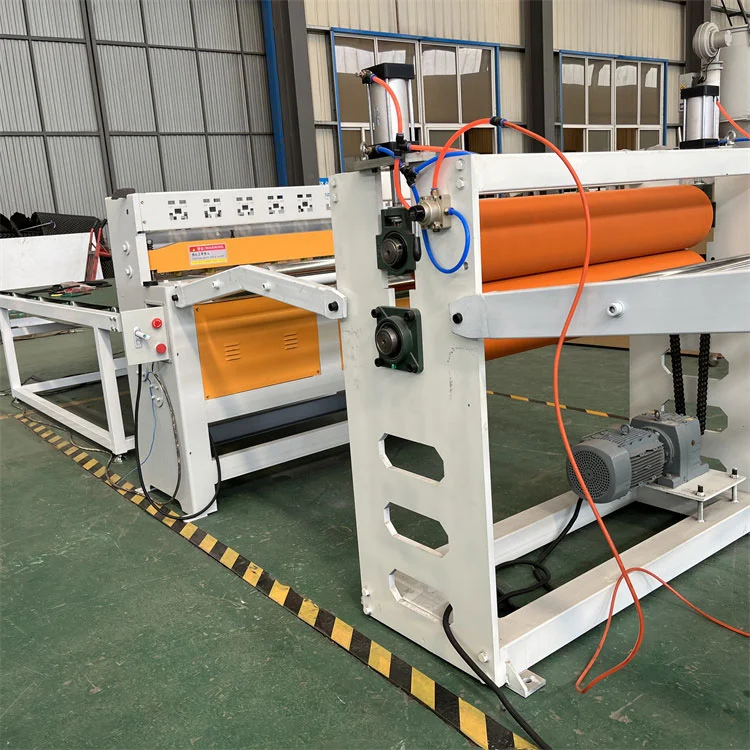

PVC Electrostatic Board Extruder Machine-Rubber Roller Traction Machine: 1 Enhed

A. Trækkraftgummiruller: 2

b. Traktionsrulle Diameter:220mm

c. Traktionsrulle Længde:12 00mm

D. Traktionsgummirulleoverflade:Korrosionsbestandig. temperaturbestandig. slidbestandig gummi og polering.

e. Transmissionssystem:Gear Reducer Transmission er vedtaget

F. Traktionskontrol:Uovervindelig eller Weichuang -frekvensomformer

G. Hastighedskontrol:Udstyret med tre rullekalender og trækkrafthastighedsforbindelsessystem, kan trækkraftmaskinen være uafhængigt af hastighedsjusteret

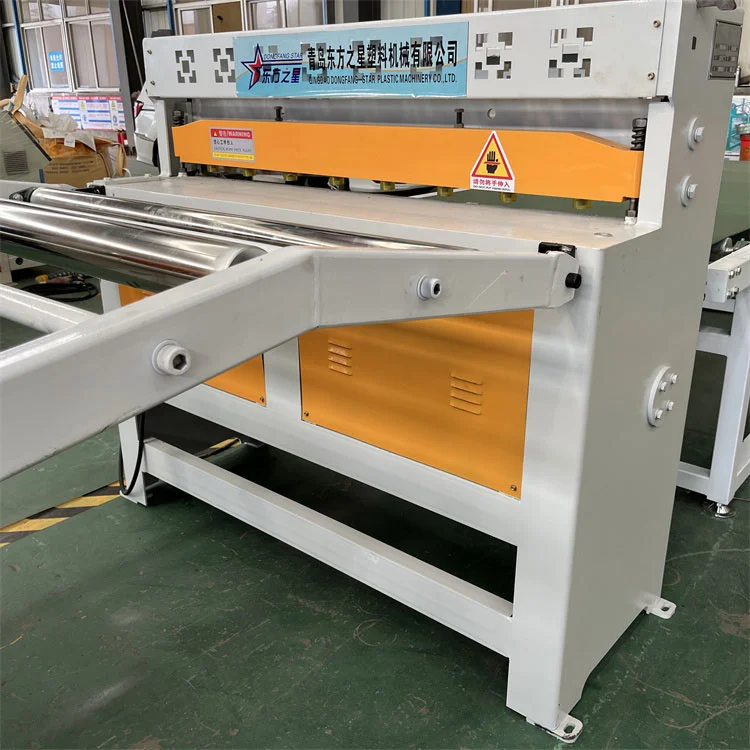

PVC Electrostatic Board Extruder Machine-Cutting Machine

Skære bredde:1000 mm

b. Motorkraft:2,2 kW

c. Skære kontrol:elektrisk

d. Målemetode:Koreansk Ottonix -koder

e. Skærelængde:justerbar

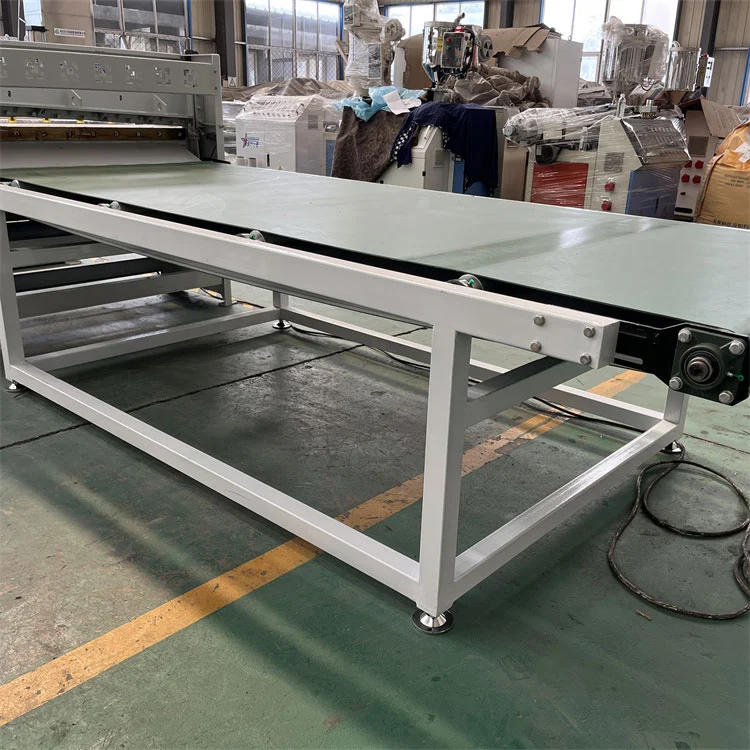

f. Modtagelse af metode:Bælteformidling, manuel hjælp

J. Belt transporterende længde:3 meter

H. formidle motorisk strøm:0,75 kW
